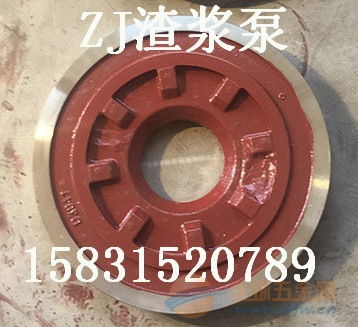

150ZJ-I-A58型渣浆泵是广泛应用于矿山、冶金、煤炭、电力等行业的重要输送设备，其性能与寿命在很大程度上取决于零部件的加工质量。本文将聚焦于该型号渣浆泵的核心零部件，如图片所示的过流部件（叶轮、蜗壳/护套、前后护板）及关键承压耐磨件，解析其加工要点与工艺要求。

一、 核心零部件概述

1. 叶轮：作为渣浆泵的“心脏”，负责将机械能转化为浆体的动能。其几何形状、流道光洁度、动静平衡精度直接决定泵的效率与运行稳定性。
2. 蜗壳/护套与前后护板：构成泵的过流通道和压力室，其作用是将叶轮甩出的高速浆体收集并导向出口，同时承受巨大的压力和磨损。
3. 轴与轴套：传递动力的关键部件，要求极高的强度、刚度和耐磨、耐腐蚀性能。

二、 加工材料选择

针对输送强磨蚀、高浓度渣浆的工况，150ZJ-I-A58泵的关键过流部件通常采用以下材料：

• 高铬耐磨铸铁（如Cr26、Cr27）：硬度高、耐磨性极佳，是叶轮、护套、护板的主流选择。
• 耐磨橡胶或聚氨酯：用于内衬，以降低磨蚀和噪音，适用于特定浆体。
• 优质合金钢：用于泵轴，保证足够的抗扭和抗疲劳强度。

三、 关键加工工艺与精度要求

1. 铸造与热处理：

• 高铬铸铁件需采用精密铸造（如消失模、V法铸造）以获得轮廓清晰、壁厚均匀的毛坯。

• 铸造后必须进行去应力退火，防止后续加工或使用中开裂。

• 最终需通过淬火+回火热处理，获得高硬度的马氏体基体，确保其耐磨性能。

1. 机械加工要点：

• 叶轮加工：

• 流道型线需通过数控铣床或仿形铣精确加工，保证水力性能。

• 叶轮进口、出口直径及叶片角度必须严格符合图纸公差。

• 叶轮前后盖板外圆与密封环配合处，需进行精车，确保径向跳动和端面跳动精度。

• 完成后必须进行高精度动平衡试验（通常要求达到G6.3级或更高），以减少运行振动。

• 蜗壳/护套与护板加工：

• 结合面（与泵体、与其他护板）需进行铣削或刮研，保证装配密封性，防止高压浆体泄漏冲刷。

• 内腔流道曲面需光滑过渡，减少涡流和局部磨损。

• 所有螺栓孔位置度要求准确，确保装配互换性。

• 泵轴加工：

• 采用车削→磨削工艺，轴承位、轴套位、机械密封位等关键部位的尺寸精度、圆度、圆柱度及表面粗糙度要求极高（通常粗糙度Ra≤0.8μm）。

• 需进行超声波或磁粉探伤，确保内部无裂纹、夹渣等缺陷。

1. 装配配合要求：

• 叶轮与前后护板之间的间隙是关键技术参数。间隙过大会降低效率，间隙过小易导致摩擦磨损甚至咬死。加工时必须保证各零件的轴向、径向尺寸链准确，确保装配后间隙均匀且符合设计值（通常为0.5-1.5mm，视泵规格而定）。

四、 质量控制与检测

• 尺寸检测：使用三坐标测量仪、激光扫描仪等对复杂曲面进行检测。
• 硬度检测：关键耐磨件表面硬度需达到HRC58以上。
• 无损检测：对承压件进行渗透或射线探伤。
• 水力性能测试：零部件组装成泵后，需在试验台上进行性能测试（流量、扬程、效率、汽蚀余量），验证加工装配的最终效果。

###

150ZJ-I-A58渣浆泵零部件的加工是一项集材料科学、精密铸造、数控加工和装配技术于一体的系统工程。严格把控从材料选择、毛坯铸造到精加工、热处理、动平衡及最终检测的每一个环节，是制造出高效、耐用、可靠的渣浆泵产品的根本保障。高质量的零部件加工，不仅能提升单泵性能，更能显著延长设备在恶劣工况下的使用寿命，为用户创造最大价值。
